YAMAHA 500 XV FLAT TRACK
Ktm 73
55 ans | 1,322 messages | 232 images
le 05-08-2020, à 12:28

Si c'est comme ma bm de 1970,, de l'huile dans la boîte puis dans le cardan et enfin dans le couple conique du moyeu.  smiley_15


Moto(s) : ktm 73, 75, 77, 78 gs, xt400, tt600, Bmw r60/5
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 05-08-2020, à 12:42


La roue est entraînée par le pignon cannelé..il me fallait 100 mm centre de jante /centre cardan ,du coup usinage de la jante (voir première photos) et soudage d un support épais (12 mm+8 mm pour maintenir le logement roulement)

Le "pont" avec le pignon mâle

L arbre de transmission raccordé au moteur Via un cardan..l axe de rotation du bras oscillant se fait au "milieu " du cardan
Et oui c est lourd ...les seuls avantage c est qu il n y a pas de tension de chaîne,pas (trop) d usure (sur les Guzzi y a quelques problèmes) ..et moins dangereux puisque l arbre passe dans le bras oscillant...le hic c est que le rapport final ne peut pas être changé (environ 3 ici.. équivalent a du 15x45)


sans souffrance  pas de génie ...Moto(s) : Les miennes
Kiki das Tod
45 ans | 230 messages | 28 images
le 05-08-2020, à 13:25

Attends fils.....y a de la pièce qui arrive  smiley_21


La dernière veste n'a pas de poches.Moto(s) : Herkules GS 50 / WSK 175
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 05-08-2020, à 16:23

il est quand meme gentil mon kiki , des années que je lui demande de me ramener auto/moto /pièces et il le fait  smiley_19  smiley_19 je me l aime mon kiki la tot  smiley_18  smiley_18  smiley_18


sans souffrance  pas de génie ...Moto(s) : Les miennes
Flash gordon
55 ans | 2,145 messages | 578 images
le 05-08-2020, à 16:31

Et mes 2 jerrycans pas cher made in Germany   édoukissontipassé ???  smiley_01
Kiki la totote ne m 'oublie pas  si tu passes sur Mars !! smiley_25
Marvin te remboursera ...je me porte garant ...tu peux avoir confiance  smiley_14


Quand faut y aller ......bin faut y aller mais...
il ne faut pas pousser mémé dans les orties !!!!
Moto(s) : KTM GS 240/89 - KAWASAKI KX 250/90 - DR 600 - 600MARVIN - MERDOUILLE 50cc
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 06-08-2020, à 15:33

Fixation bras oscillant sur le "pont" ...


sans souffrance  pas de génie ...Moto(s) : Les miennes
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 06-08-2020, à 17:28

Soudure et montage sur la transmission secondaire


sans souffrance  pas de génie ...Moto(s) : Les miennes
Gitane-mais    Web
52 ans | 2,055 messages | 1,395 images
le 06-08-2020, à 18:29

Je m'assois toujours avant de regarder un "Marvin post", j'ai encore bien fait cette fois smile


Essais documentation & imagesMoto(s) : en attente !
Flash gordon
55 ans | 2,145 messages | 578 images
le 06-08-2020, à 19:17

Moi , j'peux pas  ! smiley_21
à chaque fois il me troue le cul avec ses soudures  rire  rire  rire


Quand faut y aller ......bin faut y aller mais...
il ne faut pas pousser mémé dans les orties !!!!
Moto(s) : KTM GS 240/89 - KAWASAKI KX 250/90 - DR 600 - 600MARVIN - MERDOUILLE 50cc
Elricos37
59 ans | 5,864 messages | 3,322 images
le 07-08-2020, à 06:26

Ce mec est dingue! Rien ne l'arrête!  smiley_17

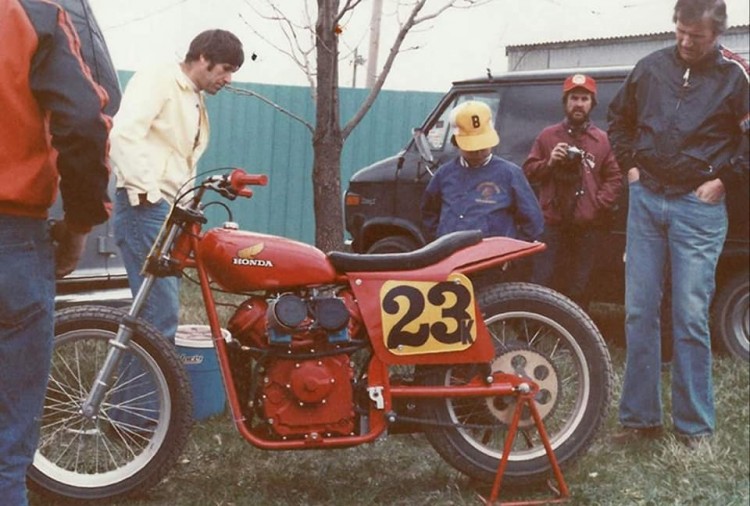

Tiens, une petite photo pour préparer ma  prochaine moto:

Kiki das Tod
45 ans | 230 messages | 28 images
le 07-08-2020, à 07:51

Y avait une promo sur la peinture rouge ?  smiley_26
Le moteur me fait penser a un briggs et stratton......ou une betonnière  rire .......en tout cas,  je la trouve moche  smiley_21


La dernière veste n'a pas de poches.Moto(s) : Herkules GS 50 / WSK 175
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 07-08-2020, à 08:05

moi , j aurai mis des roues comstar rouge  smiley_15  smiley_14


sans souffrance  pas de génie ...Moto(s) : Les miennes
TGR
Moderateur | 12,859 messages | 8,773 images
le 07-08-2020, à 09:57

elricos37 a écrit :

Ce mec est dingue! Rien ne l'arrête!  smiley_17

Tiens, une petite photo pour préparer ma  prochaine moto:



Moteur Honda 500 CX ?

Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 07-08-2020, à 10:02

oui  smile pas le plus beau  neutral et grosse modifs pour le tourner de 90 degrés  smiley_01 mais bon honda a des moyens que personnes n aura jamais ... il veulent pas me prendre au HRC? smiley_26


sans souffrance  pas de génie ...Moto(s) : Les miennes
Marvin The Martian
50 ans | 12,434 messages | 6,082 images
le 07-08-2020, à 10:06

Marvin The Martian a écrit :

Soudure et montage sur la transmission secondaire


La chappe pour l autre côté


sans souffrance  pas de génie ...Moto(s) : Les miennes
