RESTO 480 CR 1983
Hjs
52 ans | 2,009 messages | 2,122 images
le 14-01-2020, à 00:21

Crazy Tiger a écrit :

Ah l'goret ! Il s'éclate, hein  rire  rire  smiley_25


 smiley_14


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Hjs
52 ans | 2,009 messages | 2,122 images
le 14-01-2020, à 00:31

JPH74 a écrit :

En tout cas , il touche sa bille en soudure alu...  smiley_15  smiley_15

hjs a écrit :

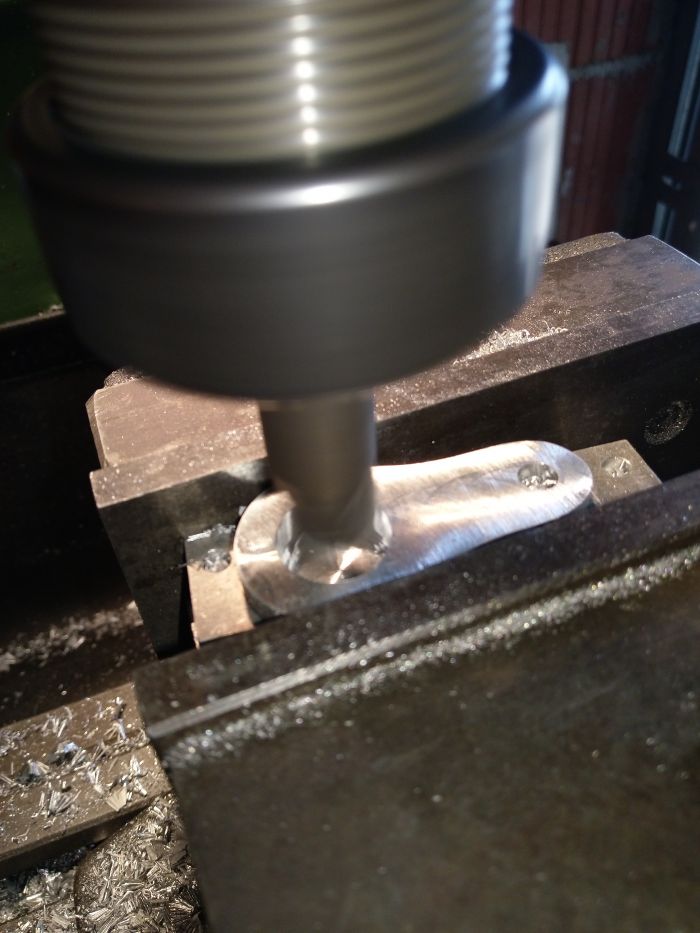

Bonsoir à tous voici quelques photos du silencieux.
Henri







Salut jean-phi elle est vraiment belle cette soudure que s'aurai été dommage de l'usiner.tu as raison mon copain touche sa bille.
henri


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Maxx-MRP
55 ans | 298 messages | 10 images
le 15-01-2020, à 22:51

le genre de soudure qui me fait B...er, mieux que J&M  smiley_03


PREPARATION SUSPENSION MOTOCROSS
http://www.maxxracing.fr
http://www.mrp-suspension.com
https://www.facebook.com/suspensions.mrp
Moto(s) : 450 CRF 2013 / 250 CR 1991
Hjs
52 ans | 2,009 messages | 2,122 images
le 26-01-2020, à 19:12

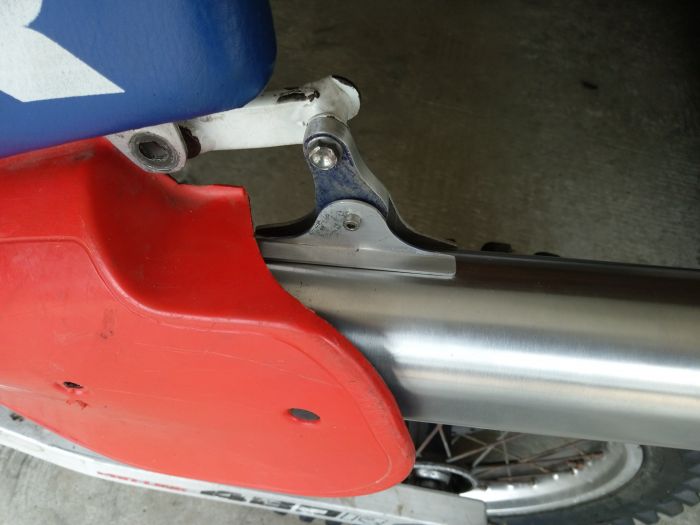

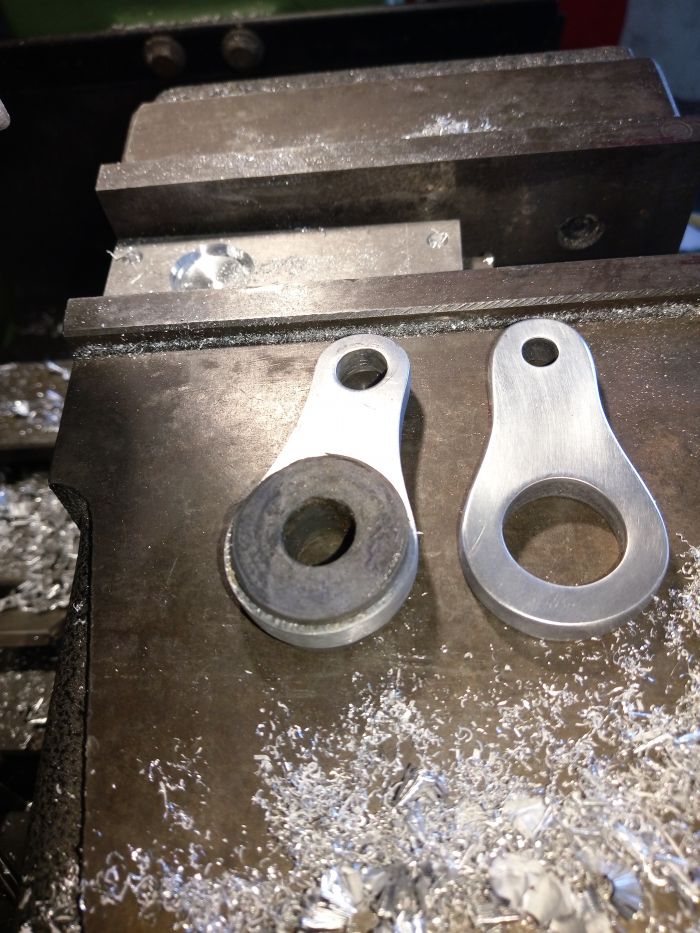

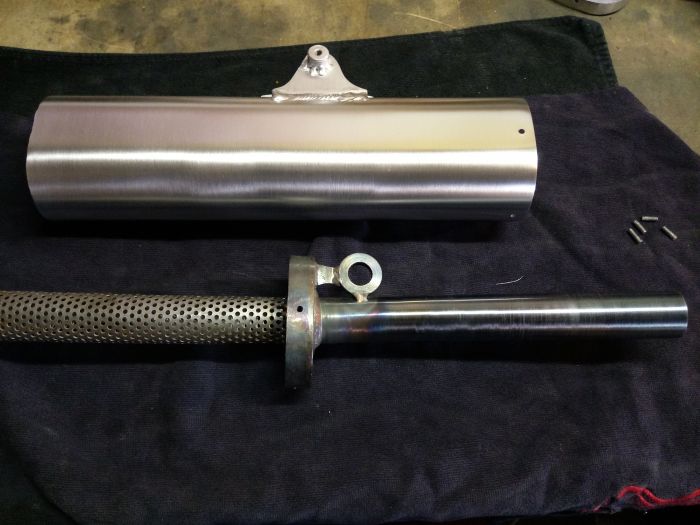

Bonsoir à tous voici la suite du silencieux.
Henri









https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Crazy Tiger
58 ans | 6,474 messages | 2,034 images
le 26-01-2020, à 22:03

Un bijou !!!  smiley_03  smiley_03 Chapeau, Henri. Once more!  smiley_25


Quelqu'un qui aime les XR ne peut pas être foncièrement mauvais.Moto(s) : LA grosse Dada !
Hjs
52 ans | 2,009 messages | 2,122 images
le 27-01-2020, à 00:02

Merci Crazy tiger  j'ai fait des photos sur la moto mais elles sont pas terribles. j'attends un rayon de soleil pour les refaire.
henri


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Hjs
52 ans | 2,009 messages | 2,122 images
le 08-02-2020, à 22:05

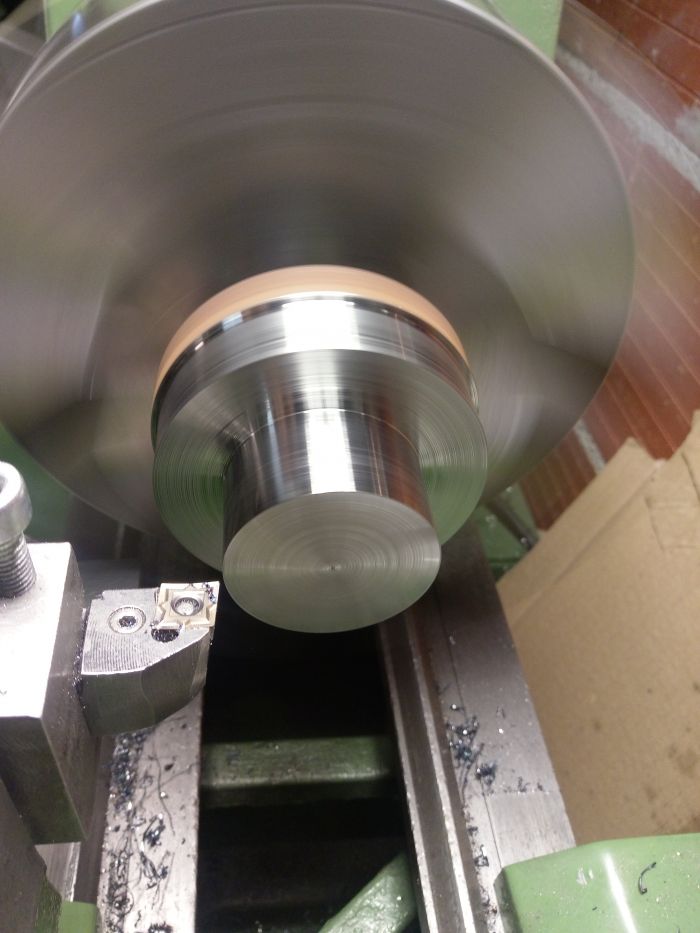

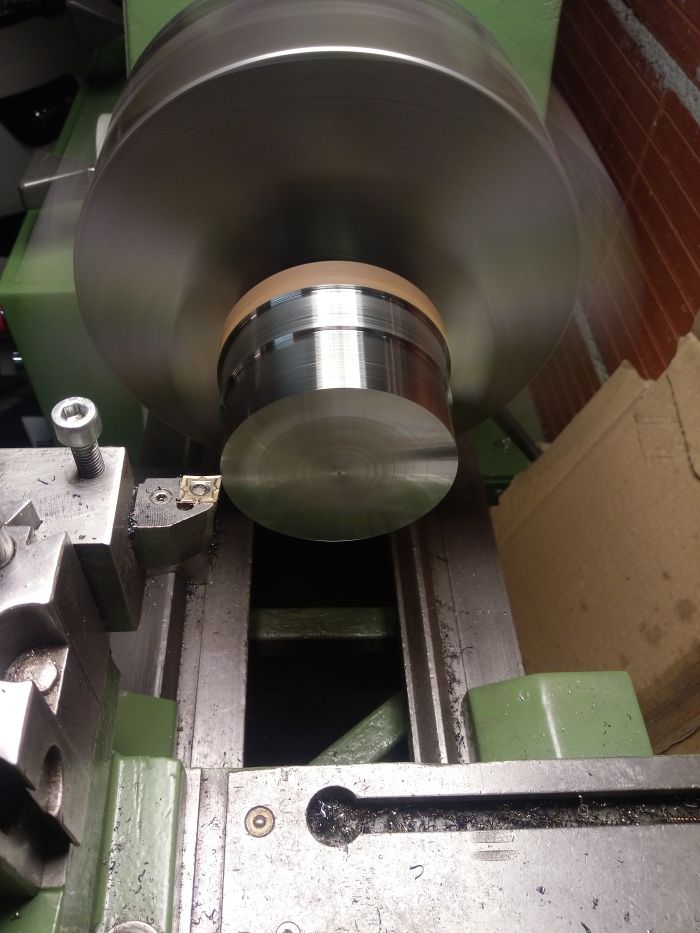

Bonsoir à tous j'ai pas eu le temps de faire les photos de la moto avec le silencieux mais voici le début de la fabrication de la pipe d'échappement avec des joints toriques se sera Toujours mieux que celle d'origine.
Henri

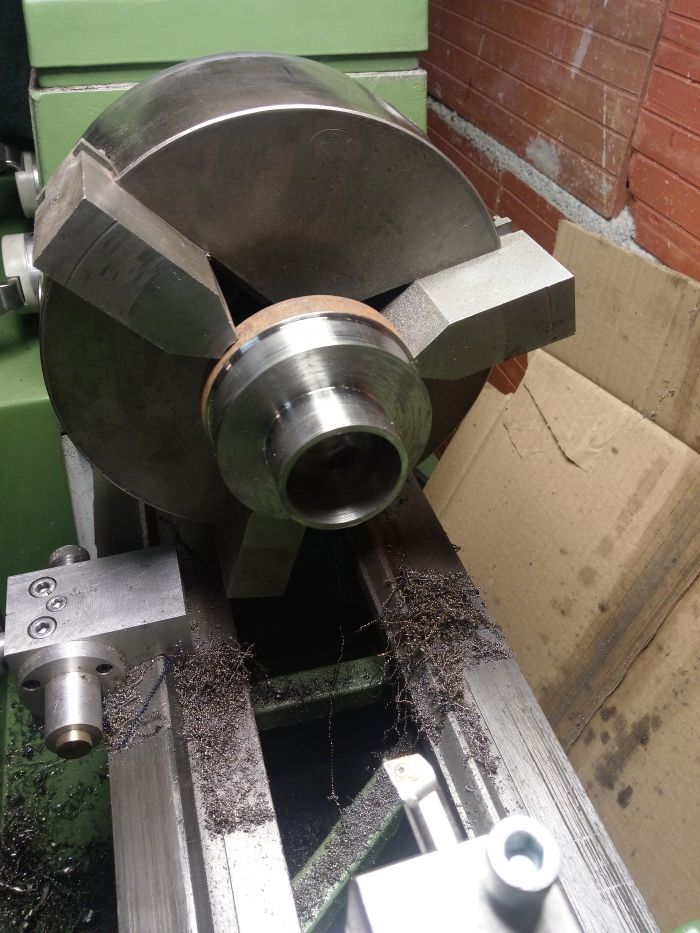

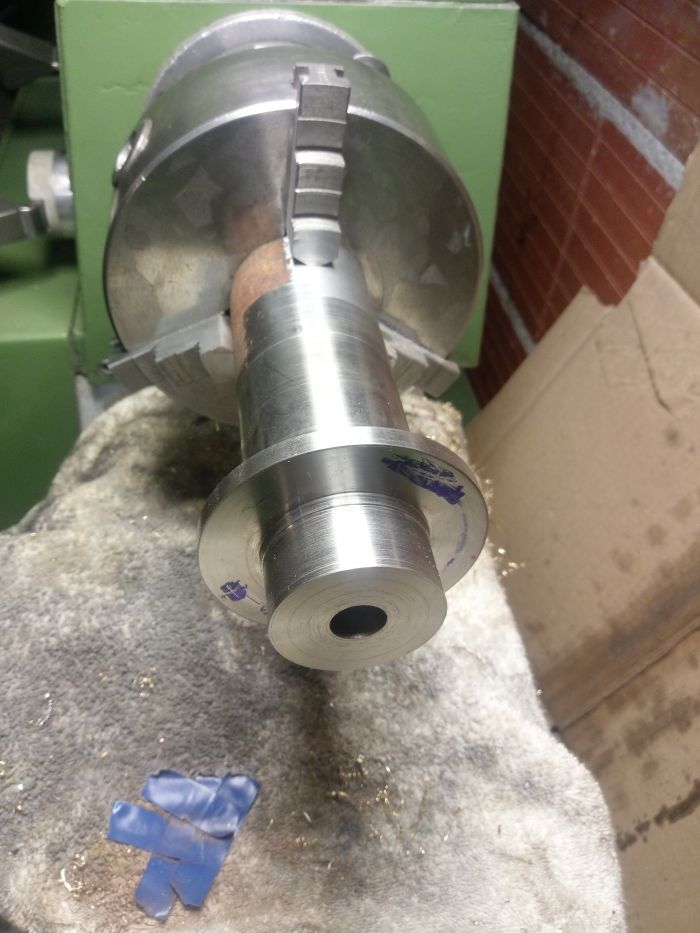

Démontage de la pièce pour usiner autre côté car avec l'outil à tronçonner à plaquettes soudé je n'ai pas pu le couper la matière est trop dure. smiley_05

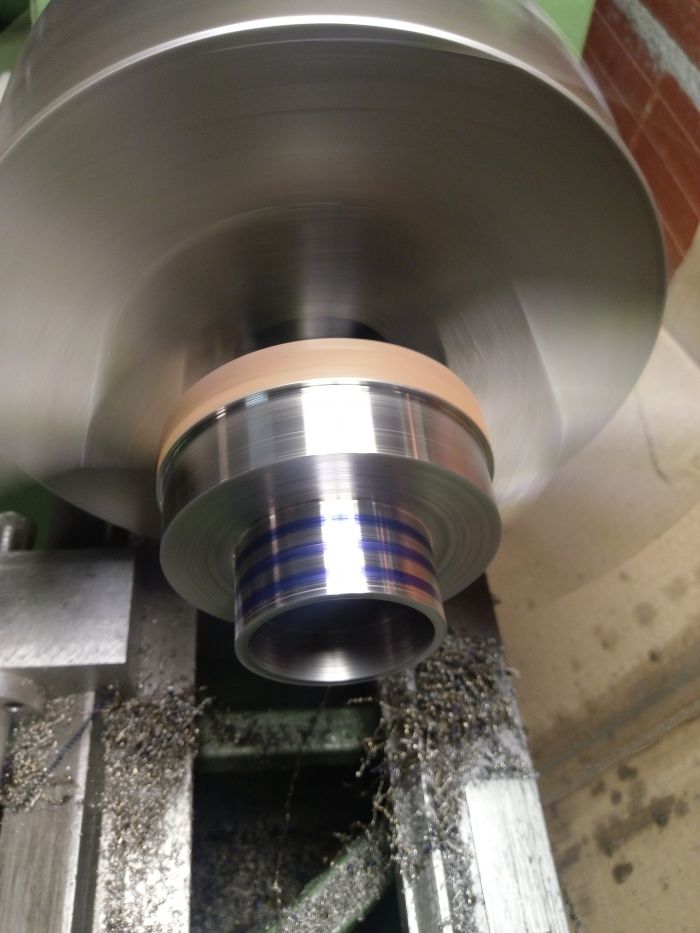

Voici la passe de finition côté joints toriques





..


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Den's
55 ans | 2,157 messages | 685 images
le 09-02-2020, à 12:38

salut!

quel boulot magnifique..!!
j'adoooore..!!

den's


Moto(s) : xt 500
PIRIUS 56
55 ans | 159 messages | 167 images
le 12-02-2020, à 22:23

bonjour henri
surprenant la qualité de tes prestations  smiley_15
dans ta refabrication de pièces,grave ton empreinte d'une signature  smiley_28
un marquage discret mais bien visible (exemple) de ton pseudo..........
bonne continuation pour la suite
TIS


Moto(s) : FM 280.FM 260 BRISSONI.125 YZ 1984. 500 CR 1985.
Hjs
52 ans | 2,009 messages | 2,122 images
le 16-02-2020, à 22:27

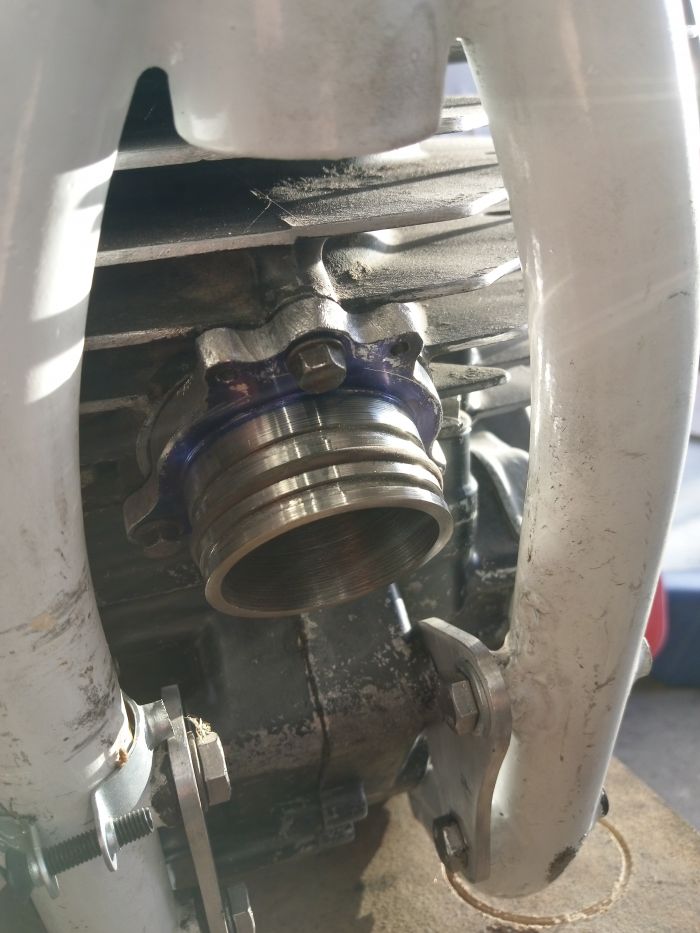

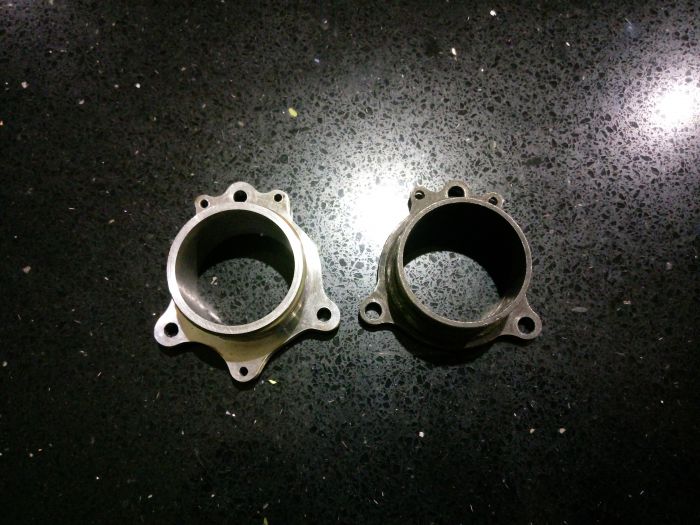

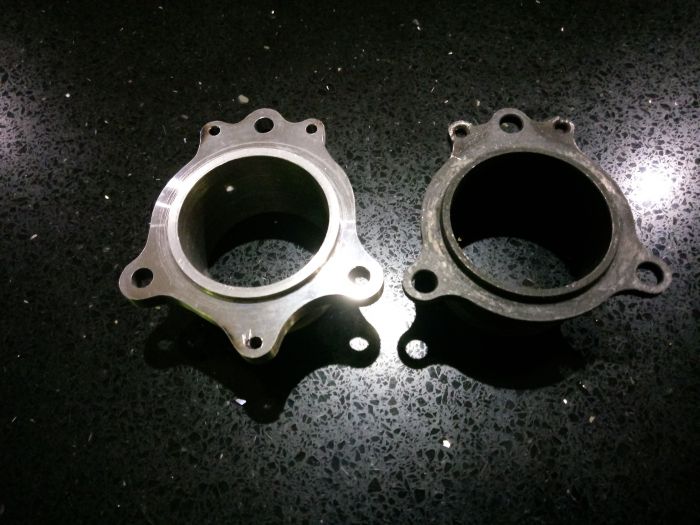

Bonsoir à tous merci les gars pour les compliments.voici les dernières photos de la pipe d'échappement.

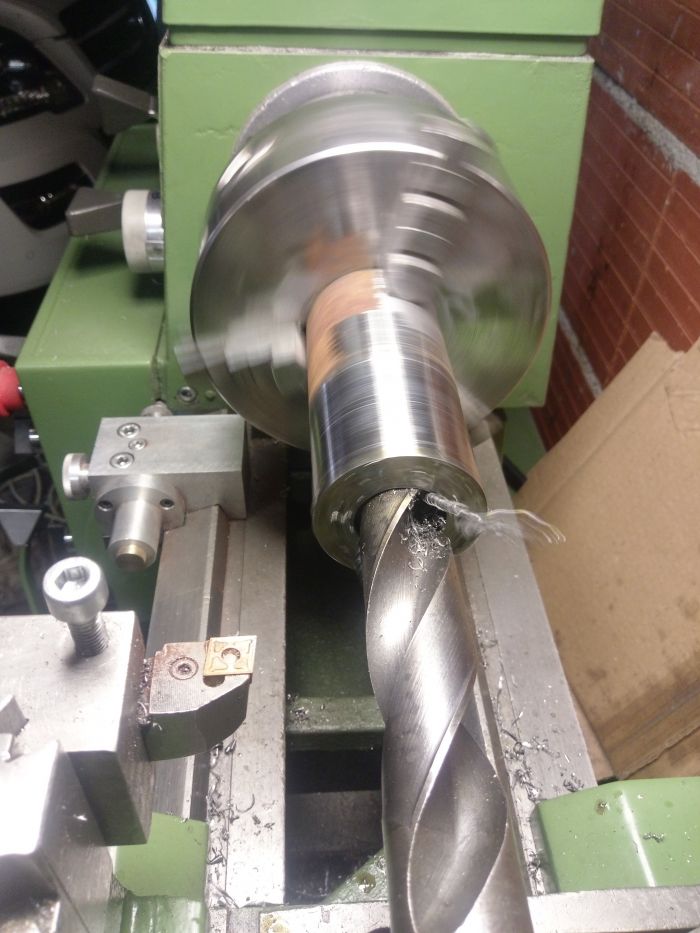

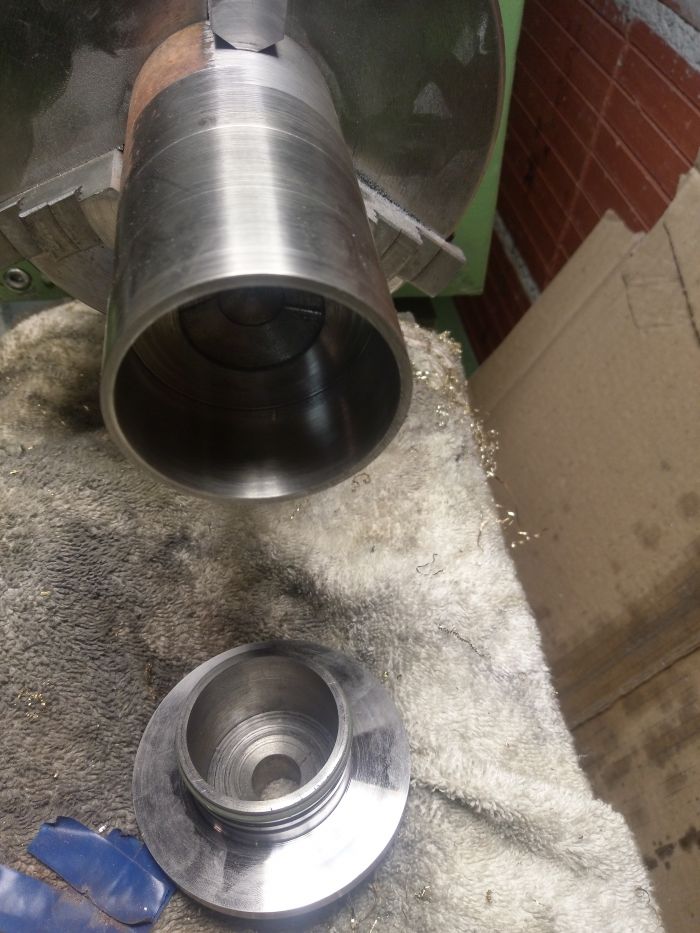

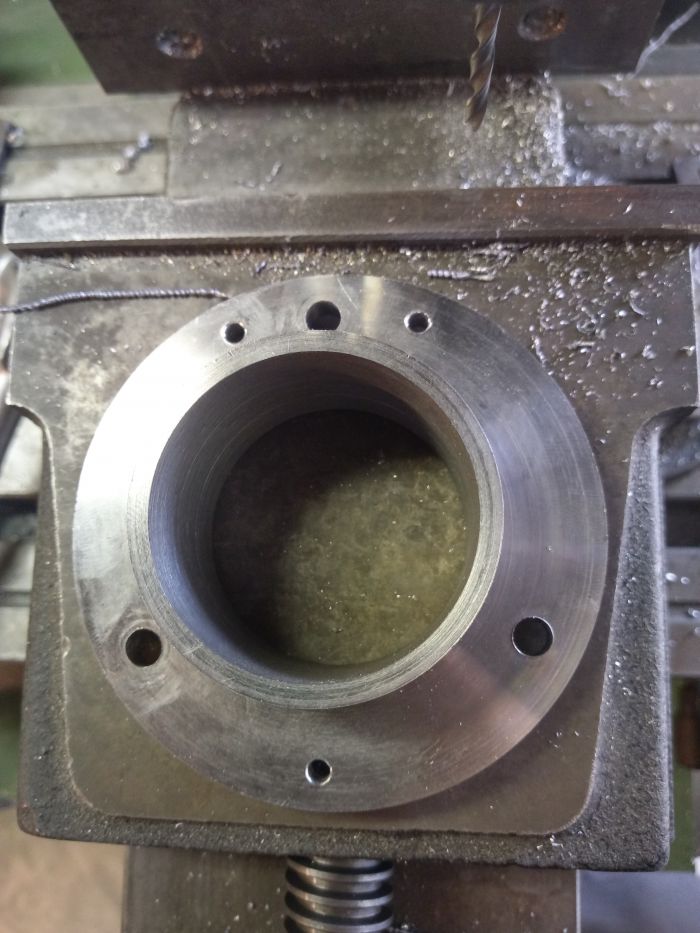

Fabrication de la nouvelle collerette pour l'échappement.
Henri










https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Steph17
46 ans | 177 messages | 46 images
le 16-02-2020, à 23:52

 smiley_15 bravo, très beau travail.
Tu utilises quoi comme matière ? Acier ou inox ?


Moto(s) : xlr83
Bounty hunter
56 ans | 412 messages | 176 images
le 16-02-2020, à 23:54

Bonsoir Henri ton travail est tout simplement hallucinant, tu refrabriques les pièces Honda tu devrais en faire plusieurs afin de pouvoir te les acheter lors de nos resto, chapeau l' artiste cette 480 sera magnifique.


le plus doué de tousMoto(s) : , honda 500 cr 1984 , 250 cr 1984, 250 cr 1990
Hjs
52 ans | 2,009 messages | 2,122 images
le 17-02-2020, à 20:50

steph17 a écrit :

 smiley_15 bravo, très beau travail.
Tu utilises quoi comme matière ? Acier ou inox ?


Bonsoir steph c'est de l'acier comme la matière, je l'achète à un récupérateur de ferraille je ne connais pas la ref mais c'est très dur je me suis abîmé un outil du tour à plaquette soudé. smiley_05
henri


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Hjs
52 ans | 2,009 messages | 2,122 images
le 17-02-2020, à 20:56

bounty hunter a écrit :

Bonsoir Henri ton travail est tout simplement hallucinant, tu refrabriques les pièces Honda tu devrais en faire plusieurs afin de pouvoir te les acheter lors de nos resto, chapeau l' artiste cette 480 sera magnifique.


Salut Eric merci du compliment je suis pas assez rentable pour faire de la série mais ça m'arrive de temps en temps de faire quelques pièces.
henri


https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520
Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
Pierrot la bricole
59 ans | 3,718 messages | 1,106 images
le 17-02-2020, à 22:22

hjs a écrit :

Bonsoir à tous j'ai pas eu le temps de faire les photos de la moto avec le silencieux mais voici le début de la fabrication de la pipe d'échappement avec des joints toriques se sera Toujours mieux que celle d'origine.
Henri



Démontage de la pièce pour usiner autre côté car avec l'outil à tronçonner à plaquettes soudé je n'ai pas pu le couper la matière est trop dure. smiley_05

..


si je puis me permettre d'étaler mon peu de science (quelques dizaines d'années de bureau d'étude quand même....) smiley_01
je suppose que tu sais déterminer les cotes de gorges pour tes joints toriques...
alors pour ceux qui voudraient savoir ,pour simplifier et faire court (car il y a plusieurs cas de montage statique/dynamique, en diamètre ou à plat...)  smiley_13
dans le cas du montage ou la partie femelle est emboitée sur cette pièce : largeur 1,2 à 1,3 fois le diamètre de tore
et profondeur 0,8 à 0,9 fois le diamètre de tore (entre fond de gorge et diamtre intérieur de la
partie femelle emboitée)
le volume de la gorge doit être légèrement supérieur au volume du tore

à moins que de le faire au feeling, ou encore au modèle smiley_03

en tout cas très très beau boulot d'ensemble , de bien belles pièce (et un beau tour !)  smiley_15
